我们在做贴片的时候偶尔会发现有些客户提供的pcb板子不做拼版，这样不但影响品质，而且也会影响smt贴片效率，今天小编就给大家说说为什么做pcb时要做拼板和板边？
pcb拼板能够提高smt贴片效率

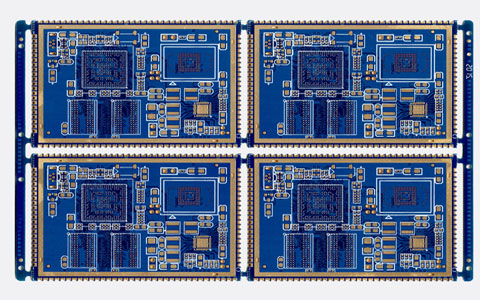

在smt产线经常会看到拼板，一般是称作二合一，四合一，这是因为贴片线有很多道工序，从前端到末端的核心设备分别是印刷机、贴片机、回流焊。如果你有机会到smt生产线上看一看，你会发现smt产线的最大瓶颈其实在锡膏印刷制程，因为不论pcb的尺寸多大，其印刷锡膏所花费的时间都差不多，也就是说其后面单价较高的快速贴片打件机、泛用贴片打件机所花费的时间如果少于锡膏印刷机，就会空等，站在经济效益的角度来看，这就是一种浪费。 其实，贴片机的速度非常快，快到一秒钟可以打好几个零件，有些贴片机甚至有好几个吸嘴可以同时打件，以现在手机pcba上面的零件数来看，如果只有单一片板子，应该花不到10秒就可以完成所有的贴片作业，所以将pcb做拼板来增加贴片的零件数，就可以增加贴片机的利用率，提升效率。当然，最好可以做到生产线平衡，让每台设备可以完全发挥效用。
pcb拼板还有另外一个好处，取放pcba的时候可以节省时间，因为一次就可以同时取放多片板子，后续的板阶测试如果可以做到连板测试也可以大大节省板子在治具中取放时所浪费的工时。
pcb拼板生产提高pcb板材利用率
很多电子产品的电路板设计都呈现不规则形状，比如l型pcb板或圆形pcb板，如果是做二合一就会浪费，做四合一就可以提高pcb板材利用率，降低pcb板材废料。
